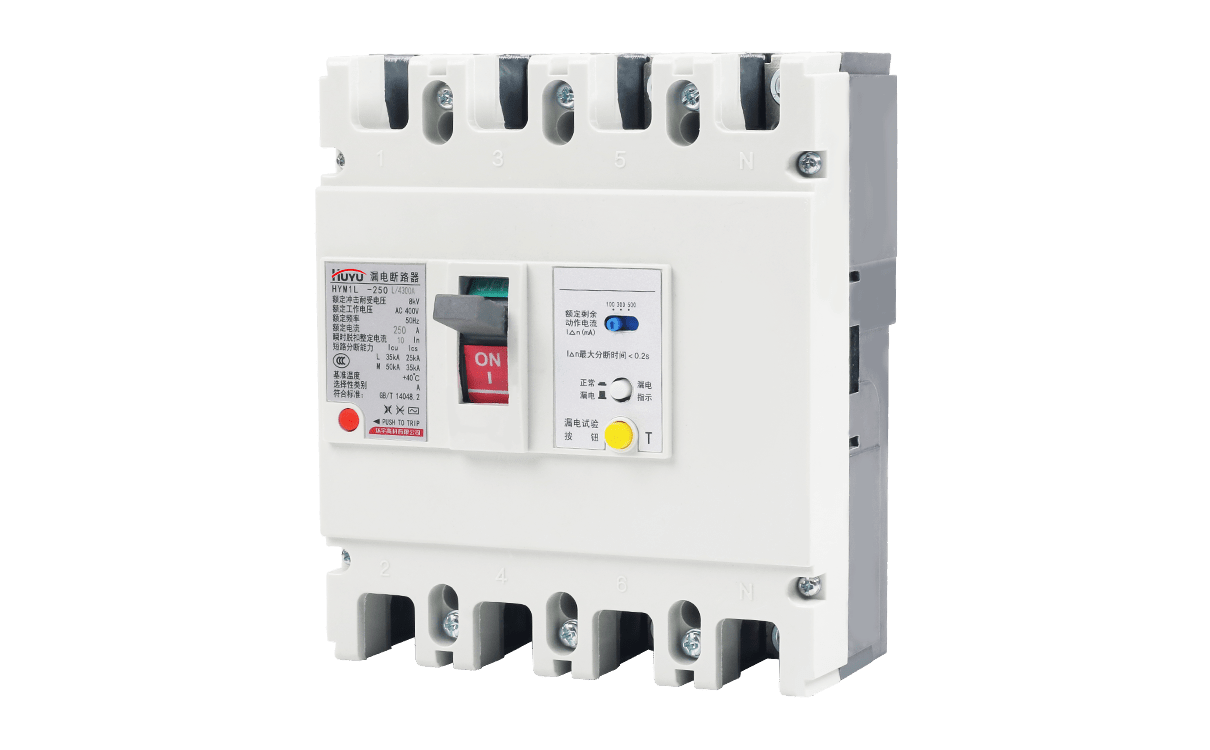

HYM1L 漏电断路器
HYM1L系列漏电断路器（以下简称漏电断路器）是本公司采用国际先进技术设计、开发的新型漏电断路器之一。该系列产品适用于交流50Hz、额定绝缘电压800V，额定工作电压400V，额定电流至630A及以下的电路中，对有致命危险的人身触电提供间接接触保护，也可用来防止设备绝缘损坏产生接地故障电流而引起的大火灾危险。并可用来对线路的过载、短路和欠电压进行保护，也可作为线路的不频繁转换之用。
壳架电流
极数

概述



HYM1L系列漏电断路器（以下简称漏电断路器）是本公司采用国际先进技术设计、开发的新型漏电断路器之一。该系列产品适用于交流50Hz、额定绝缘电压800V，额定工作电压400V，额定电流至630A及以下的电路中，对有致命危险的人身触电提供间接接触?；ぃ部捎美捶乐股璞妇邓鸹挡拥毓收系缌鞫鸬拇蠡鹪治Ｏ?。并可用来对线路的过载、短路和欠电压进行?；?，也可作为线路的不频繁转换之用。

该漏电断路器具有体积小(和相对应的塑壳断路器体积相等)、分断高、飞弧短及剩余电流动作时间可调节等特点，同时可带报警触头、分励脱扣器、欠电压脱扣器、辅助触头、旋转手柄操作机构、电动操作机构等附件，并可采用板前、板后和插入式等多种接线方式，是用户使用的理想产品。

本产品符合GB 14048.2标准。



正常工作条件



1、安装地点的海拔高度不超过2000m;

2、周围空气温度为－5℃～40℃24小时周期内的平均温度不超过+35℃；

3、大气相对湿度在周围空气温度为+40℃时不超过50％，最湿月平均最大相对湿度为90％同时该月均最低温度为+20℃。

4、安装类别：Ⅲ类。

5、污染等级：3级。

6、安装在无显著摇动和冲击振动的地方。

7、安装场所附近磁场在任何方向不应超过地磁场的5倍。

8、漏电断路器一般应垂直安装。

型号及含义



1、型号与含义



注：

（1）2P用2表示，3P用3表示，3P+N及4P用4表示；

（2）四极断路器的中性极（N极）的型式分为：

A型：N极不安装过电流脱扣元件，且N极始终接通，不与其它三极一起合分(代号为A)；

B型：N极不安装过电流脱扣元件，且N极与其它三极一起合分(代号为B)。

其中A型四极断路器即3P+N型。

其中Inm＝400A与630A型的壳架等级额定电流后面不带L或者M符号，外形尺寸及技术参数等同与M型。



主要技术指标




注：三档剩余动作电流调节可由用户任意选定。
